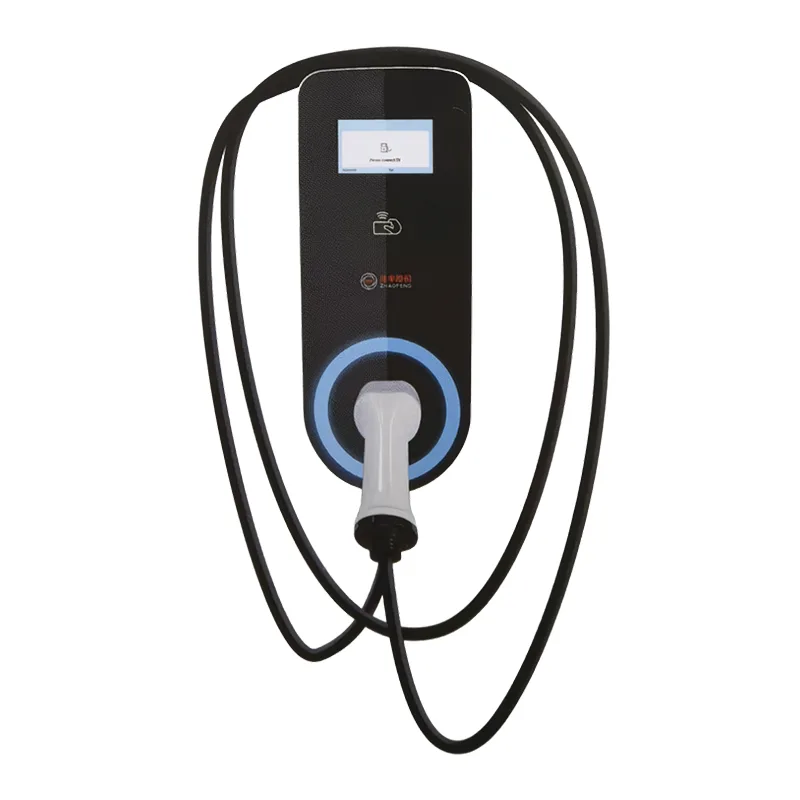

Pilha de carregamento CA montada na parede de 7KW

A pilha de carregamento CA montada na parede de 7KW da nossa empresa é um dispositivo de carregamento desenvolvido para atender às necessidades de carregamento de novos veículos de energia, que deve ser usado em conjunto com o carregador de bordo de veículos elétricos para fornecer serviços de carregamento para veículos elétricos. Este produto é fácil de instalar, de tamanho compacto, simples de operar e de aparência elegante, passagem/carregamento de cartão, rápido e eficiente; múltiplas funções completas de proteção de segurança (proteção contra curto-circuito, proteção contra vazamento, proteção de parada de emergência, sobrecorrente, proteção contra sobretemperatura, proteção contra sobretensão, resistência à poeira e água de grau IP54, proteção de aterramento) cortam automaticamente a energia após o carregamento, protegendo a segurança do veículo.

1. Processo de operação plug and play para cada proprietário estacionar Tranque o carro - conecte a pistola de carregamento - comece a carregar (luz piscando) Venha e carregue quando vier◇, saia quando terminar, completamente insensível

2. Controle deslizante para iniciar o processo de operação ◇ Plugue do proprietário - O proprietário passa o cartão de autorização - Começa a carregar (luz piscando)

Parâmetros técnicos

Recursos do produto

1) Equipado com uma tela de 4,3 polegadas e indicador de status LED, permitindo uma visão clara do processo de carregamento.

2) Capaz de comunicação on-line via rede Ethernet/4G, permitindo controle em tempo real e funções de pagamento.

3) Proteção abrangente do sistema: proteção contra sobretensão, subtensão, proteção contra sobrecorrente, proteção contra curto-circuito, proteção contra vazamento, proteção contra sobretemperatura, proteção contra raios, garantindo a operação segura e confiável do produto.4) Armazenamento de dados e identificação de falhas.

5) Medição precisa de energia e função de identificação, aumentando a confiança do usuário.

6) A estrutura geral é projetada com chuva e poeira, com nível de proteção IP54, adequada para ambientes internos e externos

ambientes, e amplamente utilizado em ambientes nacionais e estrangeiros.

7) Fácil de instalar, operar e manter.

8) Seguro e anti-roubo.

Requisitos do ambiente de instalação

1) Esta pilha de carregamento é uma pilha de carregamento universal interna e externa, que atende ao nível de proteção IP54 e pode ser instalada ao ar livre.

2) Certifique-se de que a temperatura ambiente esteja dentro da faixa de -30°C a 50°C.

3) O local de instalação deve ultrapassar uma altitude de 2.000 metros.

4) Não deve haver vibrações fortes ou materiais inflamáveis ​​e explosivos perto do local de instalação.

5) O local não deve ser em área baixa ou propensa a alagamentos.

6) A instalação da estaca deverá ser apoiada em parede. Caso haja suporte de parede, recomenda-se a utilização de pilares de piso especiais para instalação e fixação.

7) Ao instalar a estaca, certifique-se de que a estaca esteja vertical e que os dados de referência para a altura da estaca de carga em relação ao solo (1,3-1,5 metros) sejam mantidos.

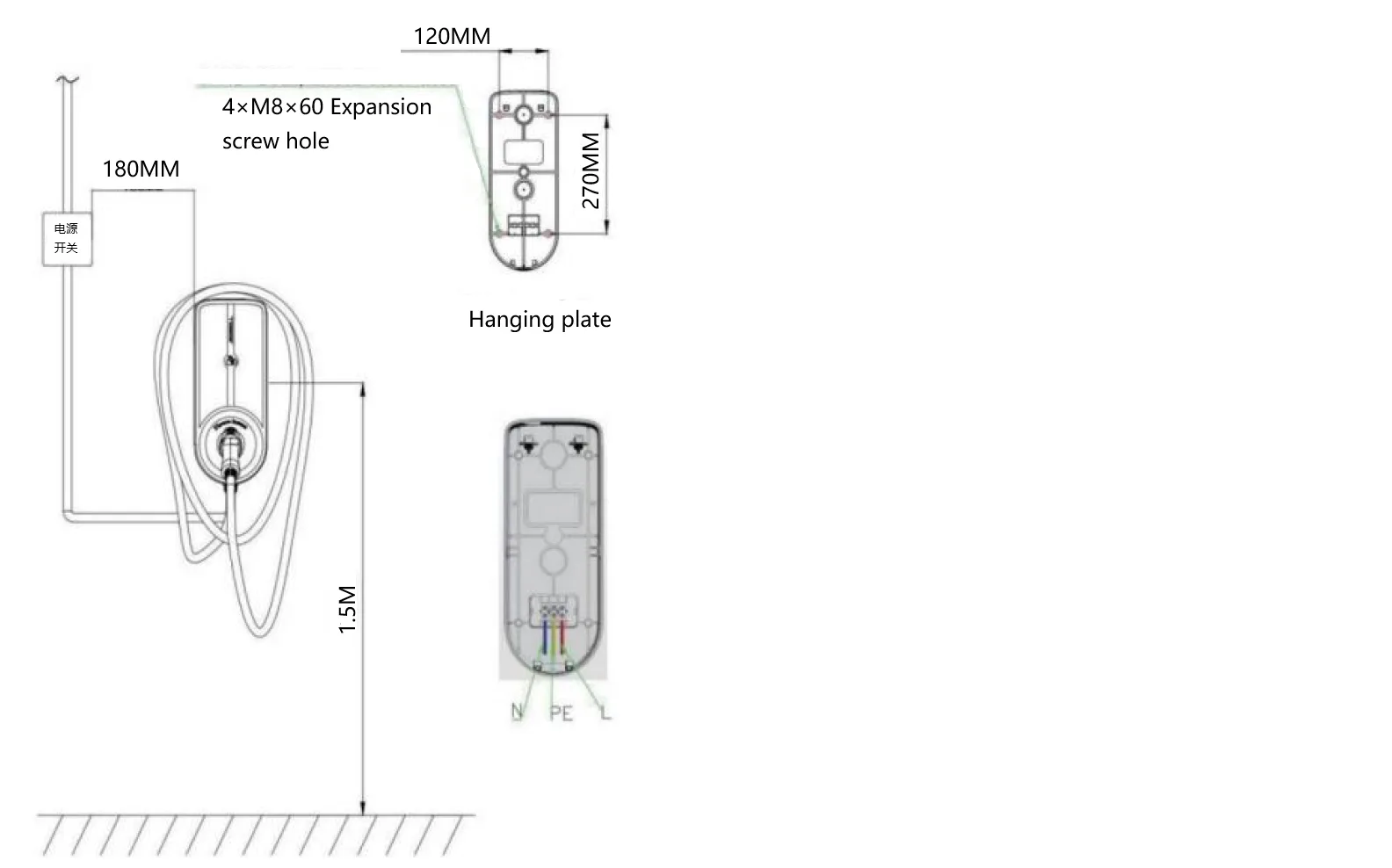

Método de instalação

1) Os dados de referência da altura da pilha de carga em relação ao solo (1,3-1,5 metros)2) Marque a posição do orifício de montagem na placa traseira na parede de acordo com a posição do orifício de montagem na placa traseira.

Use uma furadeira de impacto para perfurar (Φ8*65) e, em seguida, coloque tubos de expansão de plástico M8*60,

e aperte os parafusos através da placa de suspensão.

3) O equipamento equipado com cabos de entrada de fábrica, caso seja necessário estender o comprimento do cabo de entrada,

por favor, estenda a conexão de acordo com o método de cabo correto de acordo com a identificação da fiação, conecte três cabos (linha de fogo L, linha zero N, linha de aterramento PE) à placa terminal,

e complete a fiação; (Como a corrente do equipamento é grande, a extensão deve garantir uma conexão confiável);

4) Para evitar o risco de choque elétrico, o equipamento deve garantir que o fio terra de entrada esteja firmemente fixado.
