Pilha de carregamento CA de chão de 7KW

Este produto é uma pilha de carregamento CA de chão de 7KW, usada para carregamento CA de veículos elétricos. É composto principalmente de peças como corpo da pilha de carregamento, painel de instalação traseiro, cabo da pistola de carregamento e pacote de acessórios de instalação. Possui funções que incluem proteção de cobrança, cobrança por cartão, cobrança por leitura de código QR, pagamento móvel, monitoramento de rede e atualização remota.

Parâmetros técnicos

projetos inovadores

- O dispositivo segue rigorosamente os princípios de design modular: o módulo de comunicação é plug-and-play, compatível com módulos Ethernet/GPRS/3G/4G, permitindo ao usuário selecionar de acordo com as necessidades reais; a estrutura é compatível com métodos de instalação na parede e no chão. Uma pilha de carregamento montada na parede pode ser convertida em instalação no chão adicionando um poste sem alterar sua estrutura ou adicionar outros acessórios.

- Adotando princípios de design modular, o módulo de comunicação é plug-and-play e configurável para fácil manutenção;

- Suporta comunicação com uma plataforma de gerenciamento remoto para obter monitoramento remoto e atualizações remotas;

- Suporta carregamento de código QR de celular e carregamento baseado em cartão, capaz de ler informações relevantes do usuário em cartões IC;

- Proteção abrangente para operação segura: equipado com proteção contra sobretensão, proteção contra subtensão, proteção contra sobrecarga, proteção contra curto-circuito, proteção contra vazamento, proteção de aterramento, proteção contra sobretemperatura, proteção contra baixa temperatura, proteção contra raios e proteção contra tombamento, garantindo operação segura e confiável do equipamento;

- Interface amigável: tela de 4,3 polegadas, que exibe em tempo real o status do dispositivo, dados operacionais (tensão, corrente, potência, quantidade de carga e tempo) e informações de falha;

- Comunicação Ethernet / GPRS / 4G, monitoramento de fundo, atualizações remotas, pagamento móvel, APP para celular / conta oficial WeChat, cobrança de código QR e cobrança baseada em cartão;

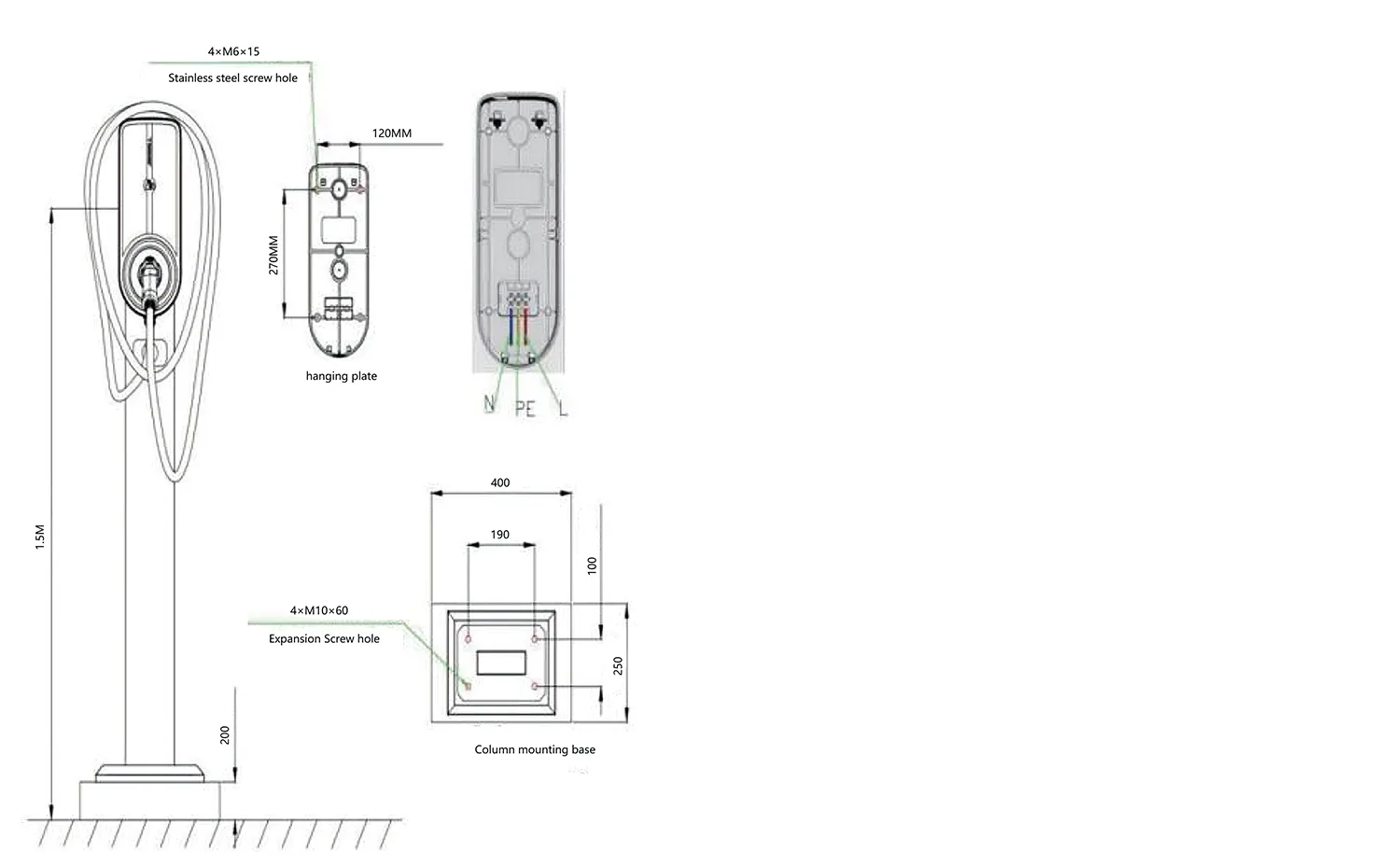

Método de instalação

1) A fundação de concreto para a estaca de carga deve ter uma resistência de C25. A parte subterrânea tem 400 mm e a parte acima do solo tem 200 mm. As dimensões do concreto são 400*250mm. A fundação deve ter um tubo de saída enterrado no centro e 4 parafusos de expansão M10*60 devem ser fixados na fundação.

2) Fixe o painel traseiro à coluna usando parafusos de aço inoxidável M6*15.

3) A linha de entrada é puxada do tubo pré-enterrado na fundação através do interior da coluna até o soquete de entrada dedicado.

4) Este dispositivo vem com um cabo de entrada de fábrica. Se precisar estender o comprimento do cabo de entrada, você deverá estendê-lo de acordo com o método correto de conexão do cabo. Insira os três cabos (fio energizado, fio neutro, fio terra) no bloco de terminais de acordo com as etiquetas de fiação para completar a fiação; (como o dispositivo possui alta corrente, o cabo de extensão deve garantir uma conexão confiável).

5) Para evitar o risco de choque elétrico, o fio terra de entrada do equipamento deve estar firmemente aterrado.
