Unidade de controle de veículos industriais de baixa tensão

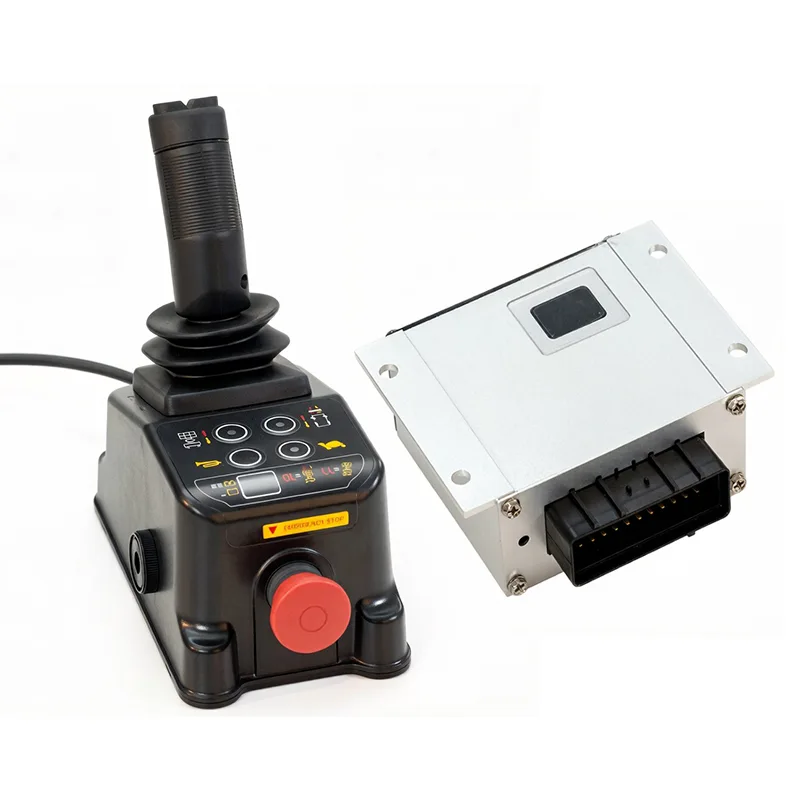

Como fabricante e fornecedor profissional na China, a Zhaofeng gostaria de fornecer a você uma unidade de controle de veículos industriais de baixa tensão de alta qualidade, que consiste em uma unidade de controle de plataforma (PCU100, referida como superior) e uma unidade de controle de chassi (ECU100, referida como controle inferior), que são conectadas através de um barramento CAN padrão para formar um sistema de controle eletrônico completo. A Unidade de Controle de Veículos Industriais de Baixa Tensão também possui funções de proteção de segurança como proteção contra sobrecarga, proteção contra buracos, proteção contra inclinação, proteção anti-esmagamento das mãos, limite de velocidade de baixa tensão, proteção de inicialização inicial, bem como diagnóstico de falhas e funções de exibição.

Parâmetros técnicos

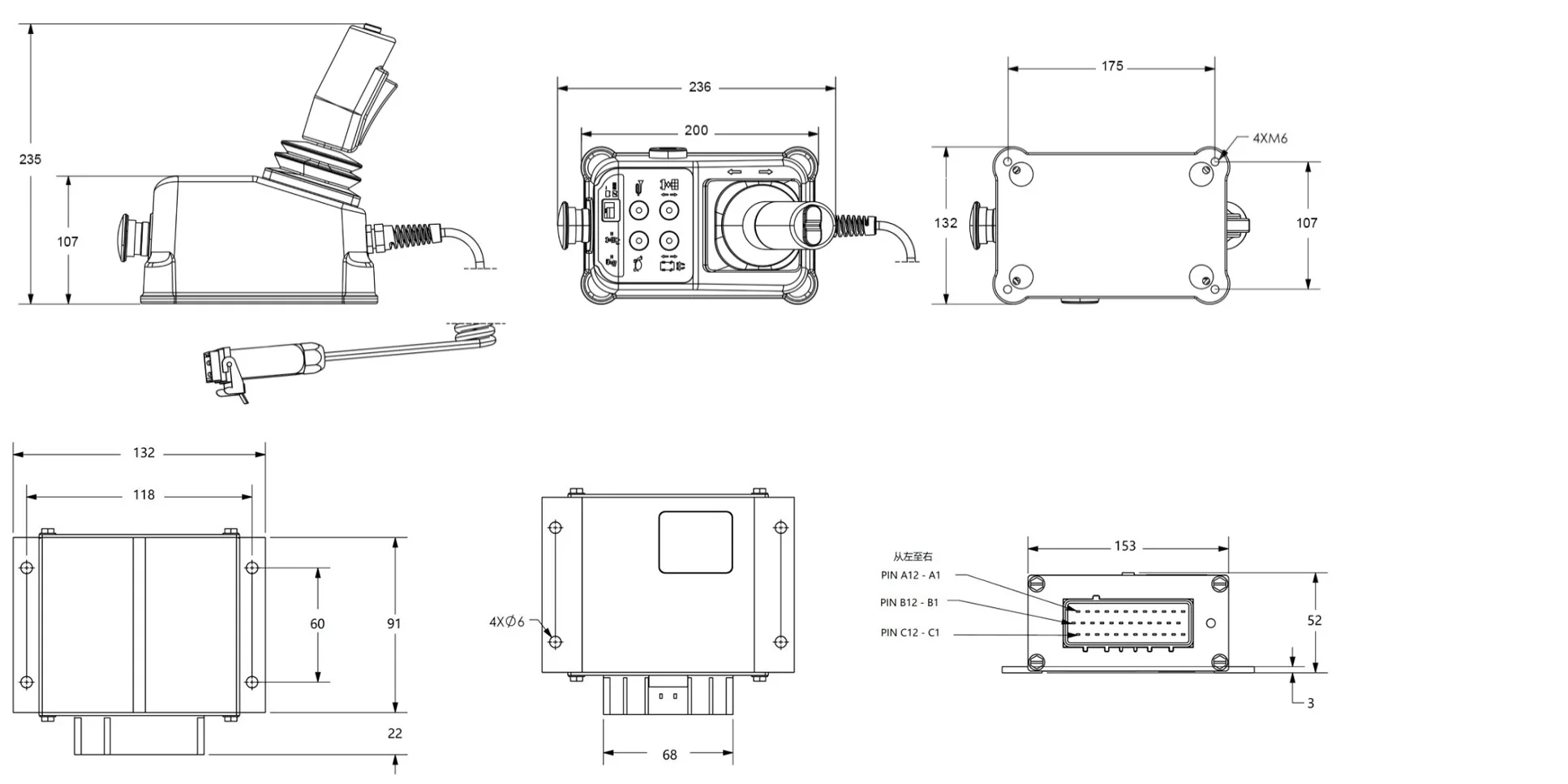

Tamanho do produto

Principais vantagens

• Estrutura Power PC de nível automotivo, processador de 32 bits, resposta rápida aos requisitos do sistema.

• Identifique de forma inteligente as falhas nas peças hidráulicas, como circuito aberto, curto-circuito à terra e curto-circuito à energia, e processe de acordo com diferentes falhas.

• Comunicação CAN 2.0 padrão (compatível com 11 e 29 bits) entre PCU100 e ECU100.

• Modo de proporção PWM opcional para abaixar a plataforma, descendo suavemente sem impacto.

• Calibração e estudo automáticos de acordo com a alteração da capacidade mecânica da PCU, garantem a estabilidade do desempenho operacional da PCU.

• Lógica exclusiva de diagnóstico de sinal anormal, adota diferentes soluções para operação incorreta, sinal de interferência e falha de segurança.

Sistema e posicionamento do produto

O que a Zhaofeng fornece não é um único dispositivo, mas uma plataforma de sistema de controle eletrônico modular e escalável.

Unidade de Controle CentralCérebro

Unidade de Controle do Veículo (VCU): Como unidade máxima de tomada de decisão do veículo, ela recebe todas as instruções e sinais da manopla, pedal e executa o processamento lógico e coordena o controlador do motor, sistema hidráulico e painel de instrumentos para operação. O VCU da Zhaofeng enfatiza confiabilidade, precisão de algoritmo e flexibilidade.

Controlador/Driver de Motor (MCU): Responsável por executar as instruções do VCU, controlando com precisão a velocidade, torque e direção do motor de tração e hidráulico. Seus produtos possuem características de alta densidade de potência, alta eficiência, excelente gerenciamento térmico e curvas de controle suaves.

Solução Integrada (Tendência)

Sistema de acionamento elétrico integrado "-em-um": Integrando altamente o motor, o controlador e a caixa de engrenagens, reduzindo a fiação e o volume da conexão e melhorando a eficiência e a confiabilidade do sistema. Esta é a direção tecnológica dominante para veículos industriais elétricos atualmente, e a Zhaofeng tem um layout chave neste campo.

Conjunto de sistemas personalizados: Fornece um conjunto completo de sistemas de controle eletrônico para fabricantes de veículos (OEMs), incluindo VCU, MCU, alça, painel de instrumentos e sensores, para obter correspondência e otimização profundas de hardware de software.

Unidade de Interação Inteligente (Interface)

Alça e instrumento humanizados: conecte perfeitamente a alça com instrumentos inteligentes (exibindo velocidade do veículo, energia da bateria, códigos de falha, etc.) para formar uma interface de interação completa da máquina.

Autenticação e garantia de qualidade

Certificações Internacionais: CE (EMC, LVD), TUV, CB Scheme, RoHS.

Gestão da Qualidade: Certificação do Sistema de Gestão da Qualidade ISO 9001:2015.

Fabricação de produção: Linhas de colocação SMT totalmente automáticas, soldagem robótica e processos rigorosos de teste de envelhecimento e regulação de segurança.

Controle de qualidade: testes 100% de saída, incluindo testes de carga, testes de isolamento e testes de função de comunicação.
